一级高铝砖氧化铝含量不低于75%的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上,抗渣性较好。

高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%,熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高 铝砖用隧道窑烧成时一般为1500～1600℃。
高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。一级高铝砖产品性能：具有较强的高温体积稳定性、优良的耐热震性、耐磨损、抗化学侵蚀等特点。
一级高铝砖主要用途：水泥回转窑过渡带、预热器及其他要求耐热震的热工设备上。

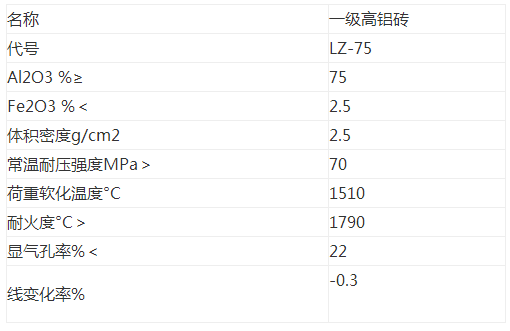

高铝砖理化指标：

项目	指标
	LZ-80	LZ-75	LZ-70	LZ-65	LZ-55	LZ-48
Al2O3  %	≥80	≥75	≥70	≥65	≥55	≥48
显气孔率  %	≤21	≤24	≤24	≤24	≤22	≤22
常温耐压强度  MPa	≥70	≥60	≥55	≥50	≥45	≥40
0.2MPa荷重软化开始温度  ℃	≥1530	≥1520	≥1510	≥1500	≥1450	≥1420
加热线变化  %	1500℃×2h -0.4~0.2		1450℃×2h -0.4~0.1
