高铝砖性能主要取决于氧化铝的含量，其氧化铝含量越高荷重软化温度等特性更加优良。高铝砖根据氧化铝Al2O3含量分成为三个等级：一级高铝砖──Al2O3含量75%；二级高铝砖──Al2O3含量为 65%；三级高铝砖──Al2O3含量为60%。
高铝砖产品特点：
a、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高品质耐火材料。
b、荷重软化温度
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
c、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
高铝砖主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不必使用高铝砖。

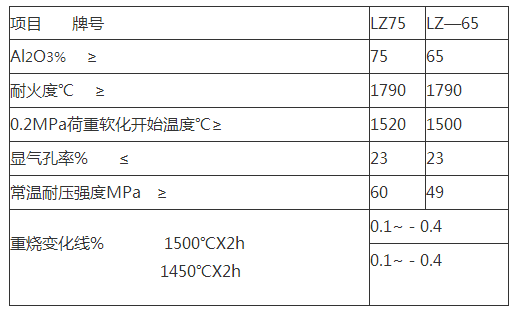

| 项目 | 指标 | |||||
| LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | |
| Al2O3 % | ≥80 | ≥75 | ≥70 | ≥65 | ≥55 | ≥48 |
| 显气孔率 % | ≤21 | ≤24 | ≤24 | ≤24 | ≤22 | ≤22 |
| 常温耐压强度 MPa | ≥70 | ≥60 | ≥55 | ≥50 | ≥45 | ≥40 |
| 0.2MPa荷重软化开始温度 ℃ | ≥1530 | ≥1520 | ≥1510 | ≥1500 | ≥1450 | ≥1420 |
| 加热线变化 % | 1500℃×2h -0.4~0.2 |
1450℃×2h -0.4~0.1 |
||||
