欢迎光临郑州荣盛窑炉耐火材料有限公司

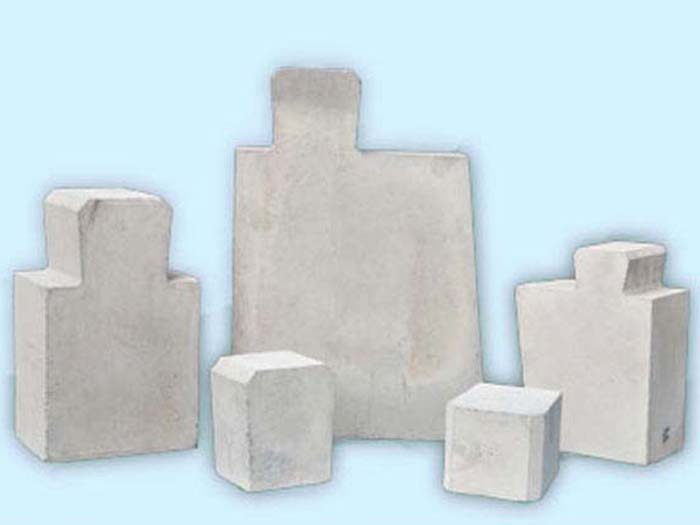

流口砖氮化硅结合碳化硅耐火砖

2018-01-29 14:31:13 点击:

以氮化硅为主要结合相的碳化硅制品。一般含碳化硅70%~75%,氮化硅18%~25%。具有良好抗腐蚀能力,1400℃抗折强度达50~55MPa,显气孔率15%。热膨胀系数(4.5~5.0)×10-2℃-1。采用高温烧成法制备。主要用于高炉风口、铝电解槽内衬等。



氮化硅结合碳化硅制品是一种全新的结构陶瓷材料,它采用高纯度碳化硅粉料和金属硅粉,经注浆成型工艺制成多孔坯体后,在1400~1500℃的温度下,经反应烧结而形成。在烧结过程中向炉内充高纯氮气,使坯体中的硅与氮气反应生成Si3N4,因此,氮化硅结合碳化硅是两相复合材料,其中SIC占75%左右,Si3N4占23%左右,它的强度高,抗氧化能力强,作为窑具材料特别适合在中、低温,大载荷的窑炉中使用,使用温度1450℃左右。

NSIC具有高于RSIC产品的抗折强度和优异的抗氧化性能。除了其本身的结构特性,NSIC产品还具有良好的耐磨性能和对金属熔液的抗腐蚀性,并有良好的高温承载能力,可制成窑具、窑炉配件和结构部件在陶瓷耐火材料、电瓷、电子陶瓷、冶金化工、机械、环保等领域应用。

氮化硅结合碳化硅材料的主要特点:承载能力很高、烧成时间短、抗热震性能好、抗氧化性能好、没有收缩、较高使用温度1450℃、节能 。
返回
