危废焚烧回转窑技术及内衬耐材选择

2023-01-28 16:45:48 点击:
我国的危废处置从1990 年开始起步,到1996 年初步形成相关管理体系,直至2008年才形成《危废名录》,2013年,两高司法解释,“非法排放、倾倒、处理3吨以上危废将入刑”,被视为我国危废处理行业启动的关键点。2016年上半年,《土壤污染防治行动计划》、《危险废物名录(2016年版)》等危废处理相关专项规划的相继颁布实施,2017年,《“十三五”全国危险废物规范化管理督查考核工作方案》颁布,2018年,生态环境部开展“清废行动2018”计划、工信部开展长江经济带工业绿色发展行动,2019年11月12日,生态环境部办公厅发布《危险废物焚烧污染控制标准(二次征求意见稿)》,2020年3月10日,标准《固体废物玻璃化处理产物技术要求(征求意见稿)》公开征求意见等,均让危废处理行业发展提速,进一步催化危废处理行业发展机遇。

随着工业的发展,工业生产过程排放的危废日益增多。2016年,214个大、中城市工业危废产生量达3344.6万吨,其中,工业危废综合利用量占利用处置总量的45.3%,处置、贮存分别占比43.8%和10.9%,有效地利用和处置是处理工业危废的主要途径。2018年,200个大、中城市工业危废产生量达4643.0万吨,预计2020年因为疫情原因,危废将增至近1亿吨。

我国危废焚烧技术
实践证明,回转窑或水泥窑焚烧处理技术可以处理固体、液体和气体状态的工业危废,是当今处理危废广泛的处置技术。截至2019年7月,我国已取得危废经营许可证的水泥窑协同处置项目75个(不包含港澳台地区),核准规模462.52万吨。目前水泥窑协同处理危废主要包括固体危废、废液以及RDF替代燃料等,主要从预热器、分解炉、后窑口以及窑头罩等部位处理,典型入料方式如图1所示。与传统填埋、焚烧的处理方式相比,水泥窑协同处置废弃物有着明显的优势,但由于起步晚,技术、运营、监管等多方面的体系构建尚不健全。由于水泥工艺和产品质量管控日趋严格,很多危废禁止在水泥窑中协同处置,而且协同危废处理后对运营工况、烟气成分、物料组份都造成很大变化和波动,加剧了水泥窑筒体腐蚀和系统内结圈或者结皮,缩短了耐火材料使用寿命,严重影响了水泥窑长周期稳定运行。

回转窑焚烧炉是危废焚烧装置,如图2所示,主体设备由回转窑、二燃室、余热锅炉、急冷塔、脱酸、除尘系统构成。经过预处理的各类危废通过不同喂料方式进入燃烧系统,在自身重力和回转窑的连续旋转作用下,物料和助燃空气充分接触,完成干燥、气化和燃烧过程,然后残留部分淬冷成灰渣。

图1 水泥窑协同处理危废系统1-篦冷机;2-窑头罩;3-回转窑;4-烟室;5-分解炉;6-预热器

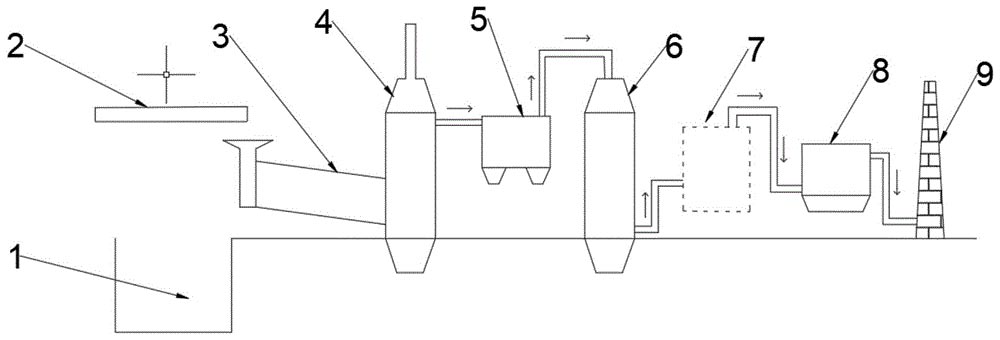

图2 回转窑焚烧炉系统1-料坑;2-进料系统;3-回转窑;
4-二燃室;5-锅炉;6-急冷塔;7-脱酸塔;8-除尘;9-烟囱

根据炉气和固体流动方向的不同,或回转窑中燃烧器的位置,回转窑焚烧炉可以分为逆流和顺流两种形式。其中,燃烧器热源在回转窑的进料端,固体和烟气走向相同,成为顺流式;反之,燃烧器热源在出料端,固体和烟气走向相反,称为逆流式。目前危废焚烧系统主要是以顺流式回转窑的设计为主,逆流式回转窑更适用于含水率高或热值低的危废等。回转窑焚烧炉具有适用性广特点,可同时处理固体、液体和气体的危废。环保要求日趋严格形势下,回转窑危废焚烧炉优势明显。据统计,我国回转窑危废焚烧系统约有800条处理生产线,处理能力从20t/d到120t/d不等。2018年我国危废焚烧处置产能规模达到616万t/年,其中回转窑焚烧占比53%,主要分布在浙江、江苏、山东、河北、福建等地。

回转窑危废焚烧炉耐火内衬设计

1、回转窑本体
回转窑焚烧炉关键设备即为回转窑本体,因其是一种动态运转设备,对内衬结构设计要求较高,首先要确保耐火内衬在动态高温状态运行下整体内衬的稳定性,防止耐火砖掉砖、抽签等问题。对于危废回转窑系统而言,由于转速比较慢,一般在1转/分以下,可以根据厂房设计和节能要求选择单层砖、双层砖、复合砖和整体浇注等不同结构,如图3所示。回转窑耐火材料总厚度一般是250-300mm不等,其中工作层耐火砖材质一般根据处理温度和危废种类不同,可以选择高铝质、刚玉莫来石质以及铬锆刚玉质耐火材料等。

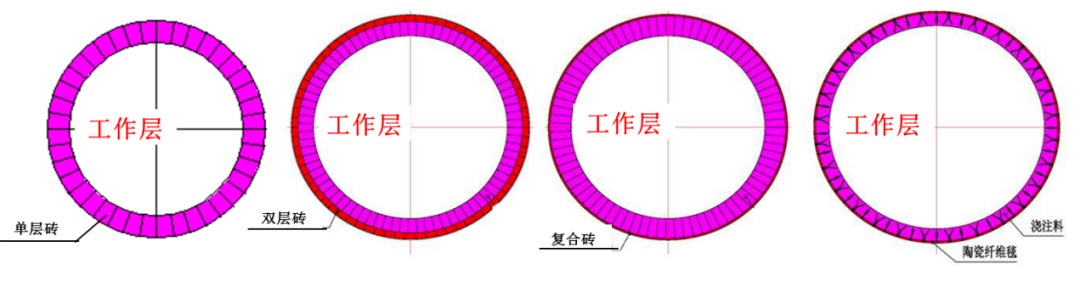

图3 回转窑内衬设计

采用厚度230-300mm单层结构时,由于耐火材料导热系数大多在1.7-2.0以上,后期高温区窑外壁温度达到350℃以上,但是整体结构稳定,适合于回转窑在室外的项目。采用隔热砖和耐火砖双层结构,因为隔热砖导热系数低,能起到降低窑皮温度作用,窑外壁温度可以控制在220℃左右甚至以下,节能效果好,但是对施工要求较高,适合于室内项目。这里要注意隔热砖强度一般要求大于20MPa,隔热砖厚度设计不能低于50mm。既要达到单层砖的稳定性,又要降低外壁温度,可以设计复合砖,即工作面是刚玉砖、铬刚玉砖,背面是氧化铝空心球、高铝或者粘土质,隔热层厚度约为50-70mm。这种产品生产效率低,而且由于工作层和隔热层材质热膨胀系数和烧结收缩率不同,因此,在连接处容易产生微裂纹,废品率较高。

鉴于此,可以采用凹槽型复合砖设计,如图4所示,工作层材质不变,尾部开槽后填充纳米板等绝热材料。这种凹槽砖型复合砖,不仅生产和施工方便,而且可以取得降低筒体外壁温度30-50℃左右效果。

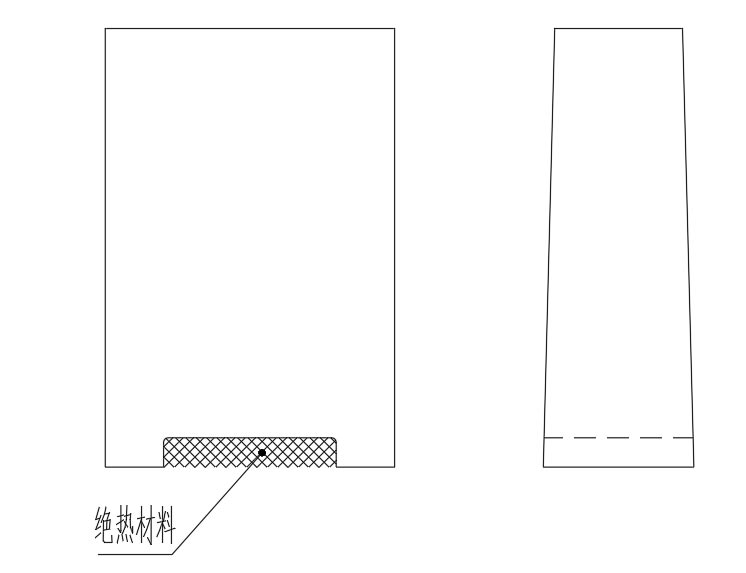

图4 凹槽砖型设计示意图

另外,部分回转窑采用轻质浇注料或者纤维板等作为隔材料,工作层采用重质浇注料(金属抓钉锚固)双层浇注结构,可以合理控制回转窑外壁温度。该结构采用金属件把耐火材料和筒体连为一体,不存在耐火砖脱落问题,但是金属件焊接质量和浇注料中水份烘干排出是关键。

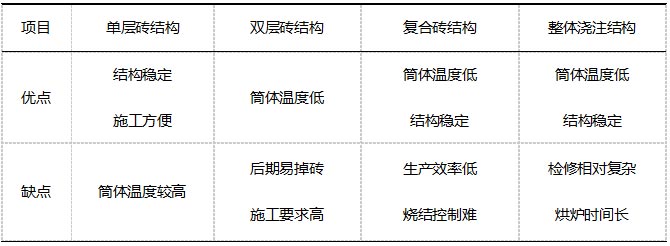

表1 几种回转窑设计方案优缺点

以上几种设计方案优缺点如表1所示。相比较而言,耐火砖方案检修和更换方便,受环境和人为因素影响较小。现在新建项目回转窑基本都是室外设计,随着提产和环保要求,采用单层结构稳定性较好,高温区可以考虑凹槽复合砖方式,降低外壁温度。而且从防腐蚀角度,筒体外壁温度控制在160-320℃区间,比较合理。

2、二燃室
二燃室主要功能是对烟气进行二次燃烧处理,可燃成份、飞灰颗粒以及二噁英等焚烧分解,物理和化学反应同时存在,反应剧烈。二燃室一般包括耐火材料、保温材料和绝热材料。其中,耐火材料是指工作层重质浇注料、可塑料或者耐火砖等,保温材料是指保温浇注料和保温砖等,绝热材料是指硅酸钙板、陶瓷纤维板以及纳米板等。目前二燃室内衬设计主要包括三种方式,如图5所示:1)方案一,包括耐火材料、保温材料和绝热材料;这种三层结构设计,以总厚度450mm为例,外壁温度为80-90℃。2)方案二,包括耐火材料和保温材料。该结构外壁温度较高,以305mm总厚为例,温度约达到150℃。3)方案三,包括耐火材料和绝热材料。这种方案介于前两种方案之间,以270mm总厚为例,外壁温度约为110℃以上。一般而言,二燃室温度约为1100-1200℃,燃烧器局部温度甚至达到1300℃以上,所以工作层选择刚玉莫来石质即可满足使用要求,燃烧器区域工作层建议使用刚玉质或者铬刚玉质材料。相比较而言,方案一的三层结构设计稳定性好,不容易因漏气或者串火,导致筒体高温腐蚀或者超温变形而停炉检修。

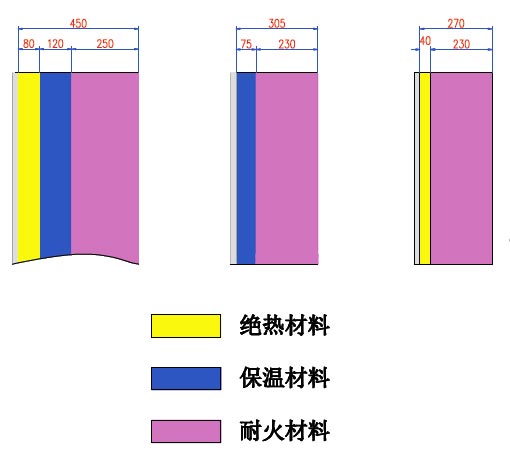

图5 二燃室典型耐火内衬设计

3、其他部位
余热锅炉部分主要是灰斗、集箱、顶部密封以及出口烟道需要使用部分耐磨浇注料,其中灰斗采用绝热材料和耐磨浇注料双层结果较多,总厚度一般在200-250mm。

急冷塔使用耐酸浇注料或者耐酸胶泥,顶部往下约2米区域温度较高可以采用25mm绝热材料作为隔热层,内衬总厚度100mm即可。

典型回转窑危废工艺与耐材设计
根据现场调研发现,耐火材料损毁主要集中于回转窑本体区域。危废焚烧主要包括以下几种典型处理工艺,针对此,提出以下设计优化建议。

1、处理含水率高物料
进窑物料含水率高,进料端耐火材料热剥落严重,热震稳定性好的莫来石质、刚玉莫来石质、刚玉碳化硅质等耐火材料适用于此区域。

2、窑头废液处理量大、雾化不好
一般窑头通过雾化枪处理废液,焚烧区域主要在干燥段,受设备影响如果雾化效果不好时,该区域耐火材料也会出现剥落损毁,莫来石质、刚玉莫来石质、刚玉碳化硅质材料同样适用于此。运行时,一般要增加检查雾化设备频次,同时废液处理量不超过30%为宜。

3、铁皮(桶)等硬料处理量大
铁桶等物料硬度大,回转窑转速慢,物料在窑内反复旋转造成进料区机械磨损严重。选择强度高、耐磨性更好的刚玉碳化硅质耐火材料使用效果良好。

4、含低熔点盐量高的物料
物料含K、Na盐量大于5%以上后,熔点较低,容易形成高温熔渣,对耐火材料渗透、侵蚀严重。出现高温熔渣时,高温区耐火材料选择铬锆刚玉质较为合适,一般Cr2O3含量为3-10%不等。

5、含氟量高的物料
物料中含氟比例较高,达1-4%时,如式(1)所示,由于F和耐火材料中Si很容易反应形成SiF4气化,造成衬里基质结构破坏,快速侵蚀;要严格控制耐火材料中杂质含量尤其是二氧化硅含量,采用Cr2O3含量为9-15%铬刚玉材料,可以满足回转窑正常运行需要。

SiO2 + 4HF = SiF4↑ + 2H2O (1)

结语
危废焚烧是新兴领域,其中危废种类复杂繁多,物性、热值差异较大,回转窑和二燃室内衬根据需要,设计形式多样。随着对危废的监管力度加大,大型回转窑焚烧技术将在危废处理中得到更广泛的应用,对回转窑焚烧炉耐火材料选型和设计提出了挑战。
