直接结合镁铬砖是以SiO2小于2%的高纯烧结镁砂和铬铁矿为原料,通过高温烧结而制成。镁铬晶粒之间为方镁石方镁石或方镁石尖晶石的直接结合,少量硅酸盐以孤立状处于晶粒之间。直接结合砖在烧成过程中,铬矿粒子缝隙中的硅酸盐随着温度升高逐渐移入基质,使铬矿粒子与方镁石接触,并向方镁石晶内扩散溶解。高温下,基质部分的方镁石和铬矿在硅酸盐中溶解,冷却时,在方镁石晶内和晶粒边界沉淀为脱溶粒子次生尖晶石或次生方镁石,使之形成方镁石~方镁石和方镁石尖晶石的直接结合,少量硅酸盐相则孤立于晶粒之间。随着烧成温度提高,高温下的溶解和冷却时的脱溶加剧,晶间直接结合程度随之提高。
产品性能:具有高温结构强度高、荷重软化温度高,抗化学侵蚀能力强等特点。
应用领域:直接结合砖广泛用于平炉炉顶、电弧炉、炼铜转炉、闪速炉、RH、DH真空处理装置、炉外精炼VOD炉、AOD炉、水泥回转窑等。

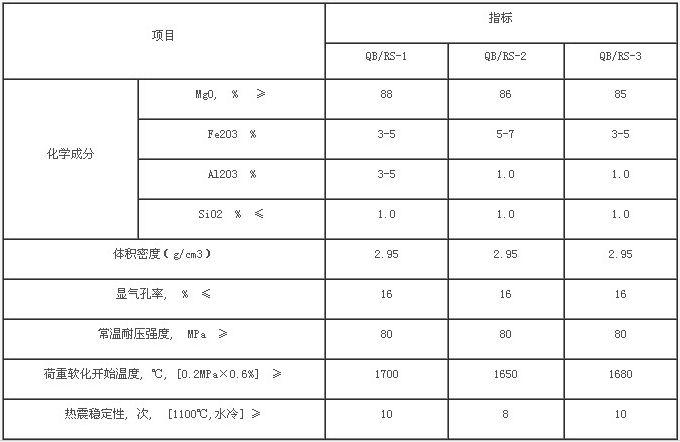

直接结合镁铬砖理化指标
项目 |
指标 |
ZMG-16A |
ZMG-12A |
ZMG-8A |
ZMG-6 |
MgO % |
≥60 |
≥68 |
≥75 |
≥75 |
Cr2O3 % |
≥16 |
≥12 |
≥8 |
≥6 |
SiO2 % |
≤1.5 |
≤1.5 |
≤1.5 |
≤2.5 |
显气孔率 % |
≤18 |
≤18 |
≤18 |
≤18 |
常温耐压强度 MPa |
≥40 |
≥45 |
≥45 |
≥45 |
0.2MPa荷重软化开始温度 ℃ |
≥1700 |
