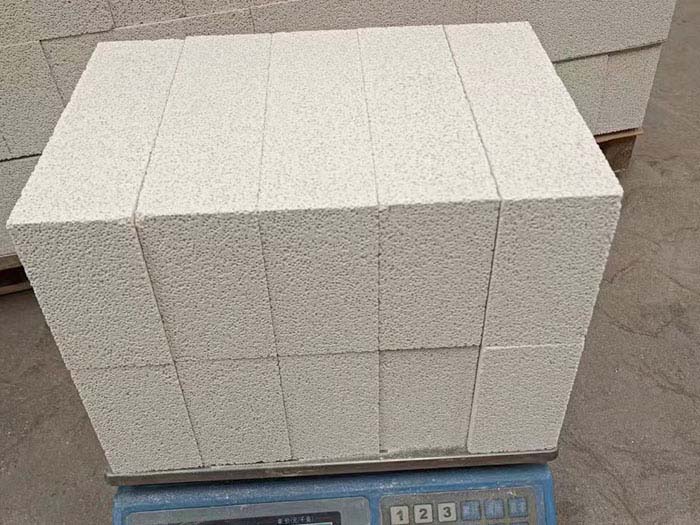

莫来石砖特性：

1.低导热率，具有很好的隔热保温效果；

2.低热熔，由于低导热率，莫来石系列轻质隔热砖蓄积很少的热能，在间歇操作中节能效果明显；

3.杂质含量低具有非常低的铁盒碱金属等氧化物含量，因此，耐火度高；较高的含铝量使其在还原气氛下仍保持良 好的性能；

4.热态耐压强度高；

5.外观尺寸精确，加快砌筑速度，减少耐火泥使用量，保证了砌体的强度和稳定性，从而延长衬里的寿命；

6.可加工成特殊形状,以减少砌砖块数和砌缝。

可以直接用于高温窑炉内衬，目前已广泛用于梭式窑、辊道窑、玻璃及石油化工窑炉的内衬。

理化指标

项目		指标
		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al2O3  %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe2O3  %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
体积密度  g/cm3		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常温耐压强度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加热永久线变化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
		-1.5~0.5
导热系数 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重软化温度 T0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570
