CFB锅炉返料腿浇注料为什么脱落,怎么解决?

2024-05-22 15:31:32 点击:
某电厂CFB锅炉为超高压再热、单汽包自然循环、岛式布置、全钢架悬吊式循环流化床锅炉,采用高温绝热旋风分离器进行气固分离,布置有3台蜗壳式绝热钢板旋风分离器,旋风分离器筒体采用10mm碳钢钢板制成,在烟气侧敷设了耐磨层,钢板和耐磨层中间敷设了保温材料,在旋风分离器的圆柱体和锥体结合处设置了环形支座,并搁置在钢架横梁上。旋风分离器下部各布置一台非机械的“U”型回料器,物料流化经返料腿返回炉膛。返料腿与返料器采用非金属膨胀节进行连接,锅炉返料腿对机组的稳定可靠运行起着至关重要的作用。如果锅炉返料腿烧红且耐火材料进入落渣管造成返料腿堵塞,轻则降低锅炉正常出力,影响机组负荷,重则导致锅炉机组非停。

一、锅炉返料腿存在的问题

锅炉返料腿膨胀节处的筒体材质选用不当、预留膨胀间隙不足、结构形式不合理、锚固件形式单一等,导致耐火材料的缺陷率较高,损坏频繁,甚至造成返料腿筒体烧红,材质碳化失效等现象,严重影响机组运行,降低机组的运行可靠性,直接影响锅炉的经济运行。

(1)原膨胀节内筒材质为16Mn钢,使用温度为-20~475℃,返料腿运行温度为800~900℃,高出16Mn钢使用温度,无法适应工况,长期超温运行材料会zui终碳化失效。

(2)内筒与外筒预留的膨胀间隙不足,膨胀受限使膨胀节产生局部变形,导致耐火材料脱落。

(3)原耐火材料由环形托架支撑,环形托架热膨胀时受内筒拘束向下变形,耐火材料得不到有效支撑,zui终脱落。

(4)原锚固件为Y销钉,每隔150mm交错布置,销钉端部没有钢筋网格,使耐火材料无法形成整体,个别销钉失效后会使局部耐火材料松动,相邻耐火材料之间没有可靠联系,zui终脱落。

二、锅炉返料腿膨胀节耐火耐磨材料脱落的解决方案

(一)方案设计及实施

锅炉返料腿运行温度为800~900℃,16Mn钢无法满足使用工况,是返料腿筒体损坏的主要原因;内外筒预留间隙不够,膨胀受限产生较大应力,使内筒壁局部变形,是耐火材料脱落的主要原因;耐火材料托架、锚固件设计不合理是耐火材料脱落的次要原因。

针对上述分析,本文制定的解决方案如下:

1、将膨胀节内筒材质更换为1Cr18Ni9Ti,预留50mm膨胀余量,焊接耐火材料托架。钢板对接焊缝开30°坡口,选用型号为A302、直径3.2mm的焊条,焊接电流为90~110A,保证材料厚度方向全部焊透。耐火材料托架由环形改为150mm×200mm×12mm的钢板分散支撑布置,钢板材质为1Cr18Ni9Ti,并用同材质三角板进行加固,既避免环形板热膨胀产生较大的应力变形,又可以有效支撑耐火材料;托架角焊缝全部满焊,焊脚高度10mm。焊接筒体及托架如图1所示。

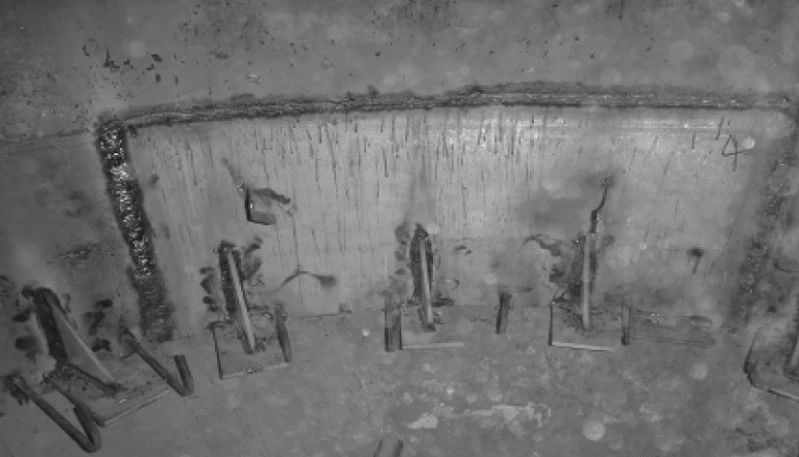

图1 焊接筒体及托架

2、锚固件材质为310S,制作准10mm×300mm销钉,每隔100mm交错布置,根部满焊,端部焊接100mm×100mm的钢筋网格,每隔500mm预留3mm迷宫型膨胀缝,满足耐火材料膨胀需求。焊条选用A402型号,焊接电流为90~110A,焊缝方向焊满,锚固件焊接须牢固,应无裂纹和夹渣现象,且与护板垂直,表面涂刷1~2mm厚沥青漆,保温浇注料施工前,靠护板粘贴2层20mm硅酸铝纤维板,层与层之间错缝粘贴。绝热浇注料施工时,采用人工敷设方式,施工时须一次性达到148mm厚,不要分层施工,用专用工具拍打密实后压光(销钉周围严禁有空气流通现象),周边施工缝拍打密实。焊接准6mm、310S材质的100mm×100mm钢筋网格,以增强对耐磨浇注料的固定度。所有抓钉均应在可塑料施工前涂刷沥青漆。

焊接销钉如图2所示,焊接钢筋网如图3所示。

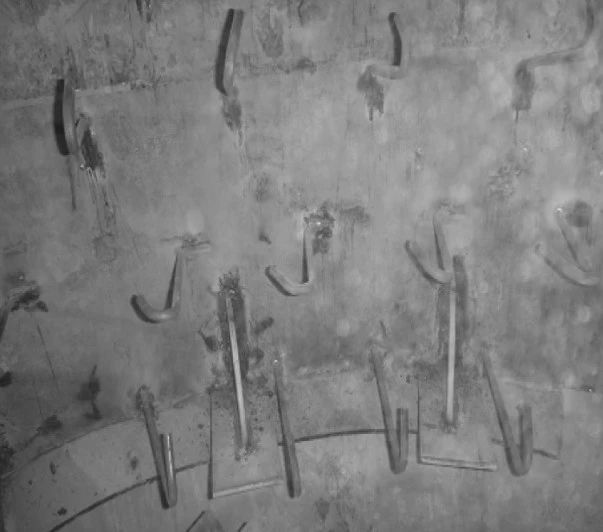

图2 焊接销钉

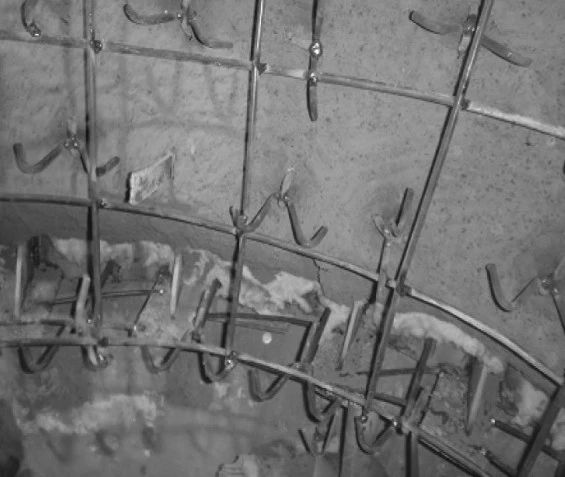

图3 焊接钢筋网

3、耐磨可塑料施工。可塑料敷设在施工构件上后,用木锤或橡皮锤捣打密实。块与块之间的接缝也应捣打密实,使接缝严密,将表面压光、压平。所施工部位与原来墙体接缝处应确保平滑过渡,不得凹进或凸出。用磷酸铝溶液浸泡硅酸铝纤维板封堵膨胀缝,避免锅炉运行过程中出现窜风现象,导致非金属补偿器烧损。耐磨可塑料施工完毕后的膨胀缝封堵如图4所示。

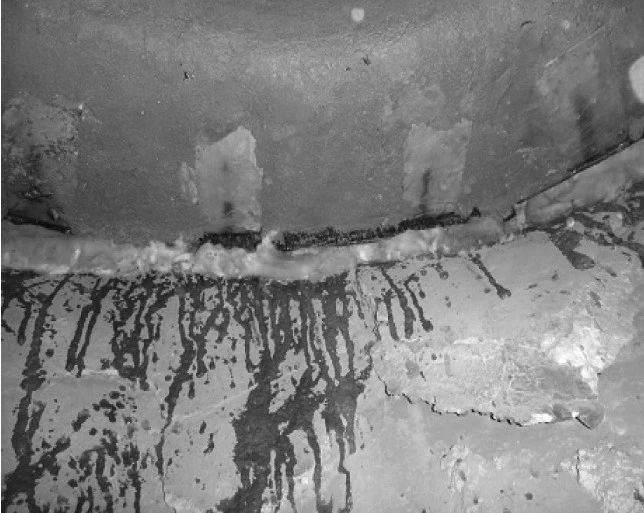

图4 耐磨可塑料施工完毕后膨胀缝封堵

(二)方案特点

1、采用上述解决方案后,在锅炉机组启动后测量膨胀节处温度,没有超温现象,机组停机后检查无脱落迹象,达到预期目标。锅炉机组累计运行2年后,返料腿膨胀节耐火耐磨材料未见脱落、开裂、变形等缺陷,如图5所示。

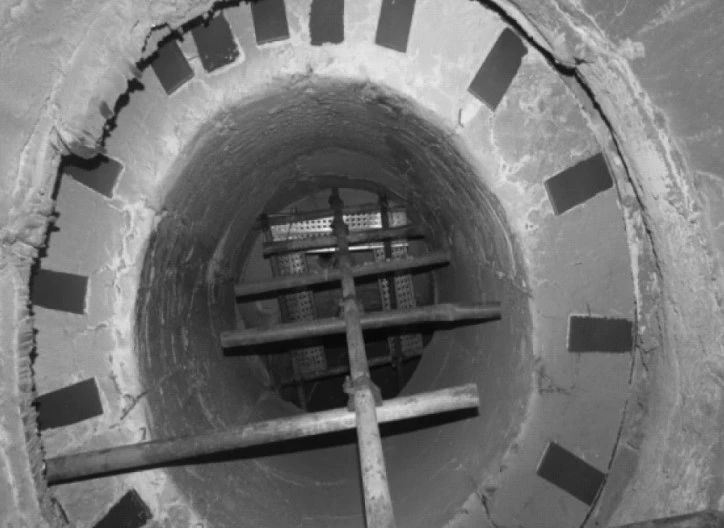

图5 锅炉运行2年后的返料腿膨胀节状况

2、采用上述方案成功改造其中1台锅炉后,在其他3台锅炉进行了同样的改造,效果良好,至今返料腿膨胀节处耐火材料情况良好,未发生筒体超温、耐火材料脱落现象。

3、通过改造治理,有效提高了返料腿的可靠性,保证了机组的稳定运行;减少了炉膛检修交叉作业,降低了检修风险;减少了检修项目,降低了维护费用,缩短了检修工期。

三、结语

本文通过对CFB锅炉机组返料腿膨胀节的耐火材料部位进行相应的优化治理,避免了因材质等级低、膨胀间隙不足、锚固件强度低等引起的耐火材料脱落问题,提高了返料腿的可靠性,保证了机组的稳定运行,减少了炉膛检修交叉作业项目,同时降低了检修风险。

供稿 | 余朋辉

审核 | 杨建军 马姗姗
